Hantek HBT3561A Tester per batterie 0-110 V

1382.38 €
1.686,50 € IVA inclusa
Tester per batterie, 0-110 V. Il tester di resistenza interna ad alta risoluzione da 6 1/2 bit serie HBT3000 è un tester di resistenza interna della batteria con elevata precisione e caratteristiche di misurazione rapida. Con una risoluzione di tensione di 1μV e una risoluzione di resistenza di 0,1μΩ, ha un'elevata precisione e velocità ed è adatto a vari tipi di batterie. Viene fornito standard con interfacce RS232/485, LAN, EXT I/O, host USB, dispositivo USB e ANALOGOUTPUT, adatte per più scenari di test. Utilizza il metodo di test CA a quattro terminali per testare in modo più accurato la resistenza interna e la tensione della batteria. La funzione comparatore integrata determina automaticamente se i parametri della b
Quantità
Spedizione in 7/10 giorni

Scrapped Content

Tester per batterie serie HBT3000

Il tester di resistenza interna ad alta risoluzione da 6 1/2 bit serie HBT3000 è un tester di resistenza interna della batteria con elevata precisione e caratteristiche di misurazione rapida. Con una risoluzione di tensione di 1μV e una risoluzione di resistenza di 0,1μΩ, ha un'elevata precisione e velocità ed è adatto a vari tipi di batterie. Viene fornito standard con interfacce RS232/485, LAN, EXT I/O, host USB, dispositivo USB e ANALOGOUTPUT, adatte per più scenari di test. Utilizza il metodo di test CA a quattro terminali per testare in modo più accurato la resistenza interna e la tensione della batteria. La funzione comparatore integrata determina automaticamente se i parametri della batteria soddisfano gli standard. L'operazione è semplice, precisa, veloce, stabile e affidabile. Questo tester di resistenza interna della batteria sarà la scelta migliore.
  • Lo strumento di test per test di resistenza interna ad alta risoluzione con lettura a 6 1/2 bit è un tester di resistenza interna della batteria con elevata precisione e caratteristiche di misurazione rapida.
  • Risoluzione della tensione di 1 μV, risoluzione del resistore di 0,1 μΩ, alta precisione, alta velocità e adatto a vari tipi di batterie.
  • RS232/485 standard, LAN, I/O EXT, host USB, dispositivo USB, interfaccia ANALOGOUTPUT, adatto per più scenari di test.
  • Utilizzando il metodo CA a 4 terminali, l'impedenza non può essere influenzata dall'impedenza della linea di test durante la misurazione dell'impedenza.
  • Dispone di funzioni di confronto indipendenti per resistenza e tensione, mentre visualizza la resistenza interna e la tensione della batteria.
  • Funzione di regolazione dello zero in cortocircuito, rimuove la tensione di polarizzazione dello strumento o l'errore causato dall'ambiente di misurazione.
  • Supporta gli screenshot del disco U per salvare le funzioni ed è possibile aggiornare il programma dello strumento tramite il disco U.
  • Frequenza di campionamento: Veloce/Orotelico/Lento, con una velocità massima di circa 40 ms per la misurazione ad alta velocità.
  • Intervallo di misurazione dell'impedenza interna: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3,6 kΩ.
  • La gamma completa di misurazioni della tensione copre: 110 V/210 V/360 V.
  • Disegna un diagramma di distribuzione normale e osserva visivamente la distribuzione normale dei risultati della misurazione.
  • I risultati della misurazione possono essere facilmente salvati su un'unità USB, rendendola comoda per la successiva analisi ed elaborazione dei dati.

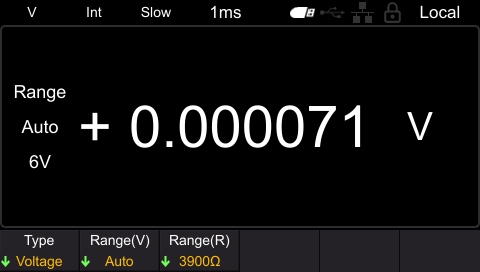

Alta precisione e ampia portata
Risoluzione di tensione 6 1/2, 1 μV, risoluzione del resistore 0,1 μΩ, intervallo di misurazione della resistenza di 0 ~ 3,6 kΩ, con strumento di test della resistenza interna della batteria caratteristica ad alta precisione e misurazione rapida, copre la maggior parte dei pacchi batteria di grandi dimensioni fino ai requisiti di test della batteria a bottone, soddisfa accuratamente le tue esigenze.

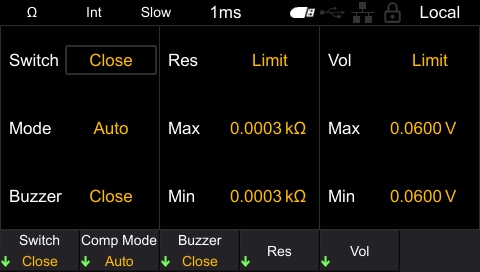

Funzione comparatore
La resistenza e la tensione sono indipendenti e la funzione di visualizzazione e output dei risultati della misurazione ti aiuterà a comprendere meglio lo stato di funzionamento del tuo circuito o apparecchiatura.

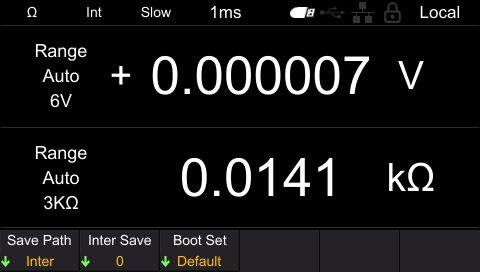

Funzione Salva/Carica
Le impostazioni di avvio possono essere salvate sul disco interno o su U. Non è necessario eseguire noiose impostazioni dell'applicazione ogni volta che la si utilizza. Premere il pulsante delle impostazioni di accensione corrispondente per caricare facilmente le impostazioni dell'applicazione salvate in precedenza.

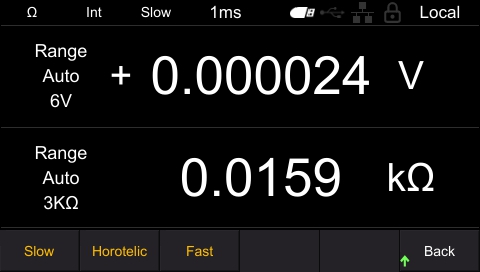

Tre frequenze di campionamento
La frequenza di campionamento può essere modificata in tre fasi (Veloce/Orotelico/Lento) e la frequenza di campionamento appropriata può essere selezionata in base alle diverse esigenze di test. La misurazione ad alta velocità più veloce può essere di circa 40 ms. Minore è la frequenza di campionamento, maggiore è la precisione del test.

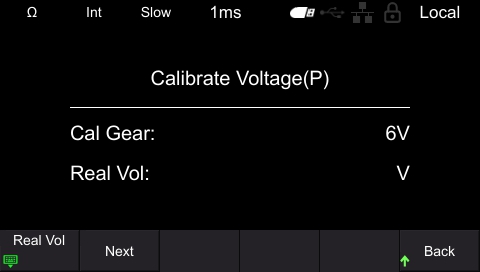

Funzione di calibrazione
La calibrazione è divisa in calibrazione della tensione e calibrazione della resistenza, che viene utilizzata per compensare la tensione di polarizzazione o la deriva del guadagno del circuito interno dello strumento per migliorare la precisione del test.

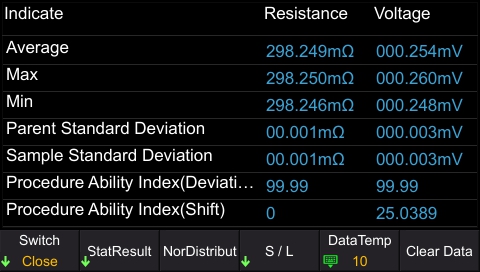

Funzione statistica
Calcola vari indicatori statistici, inclusi ma non limitati a Media, Max, Min, Deviazione standard principale, ecc., per disegnare facilmente una mappa di distribuzione normale e aiutarti a osservare visivamente la normale distribuzione dei risultati di misurazione

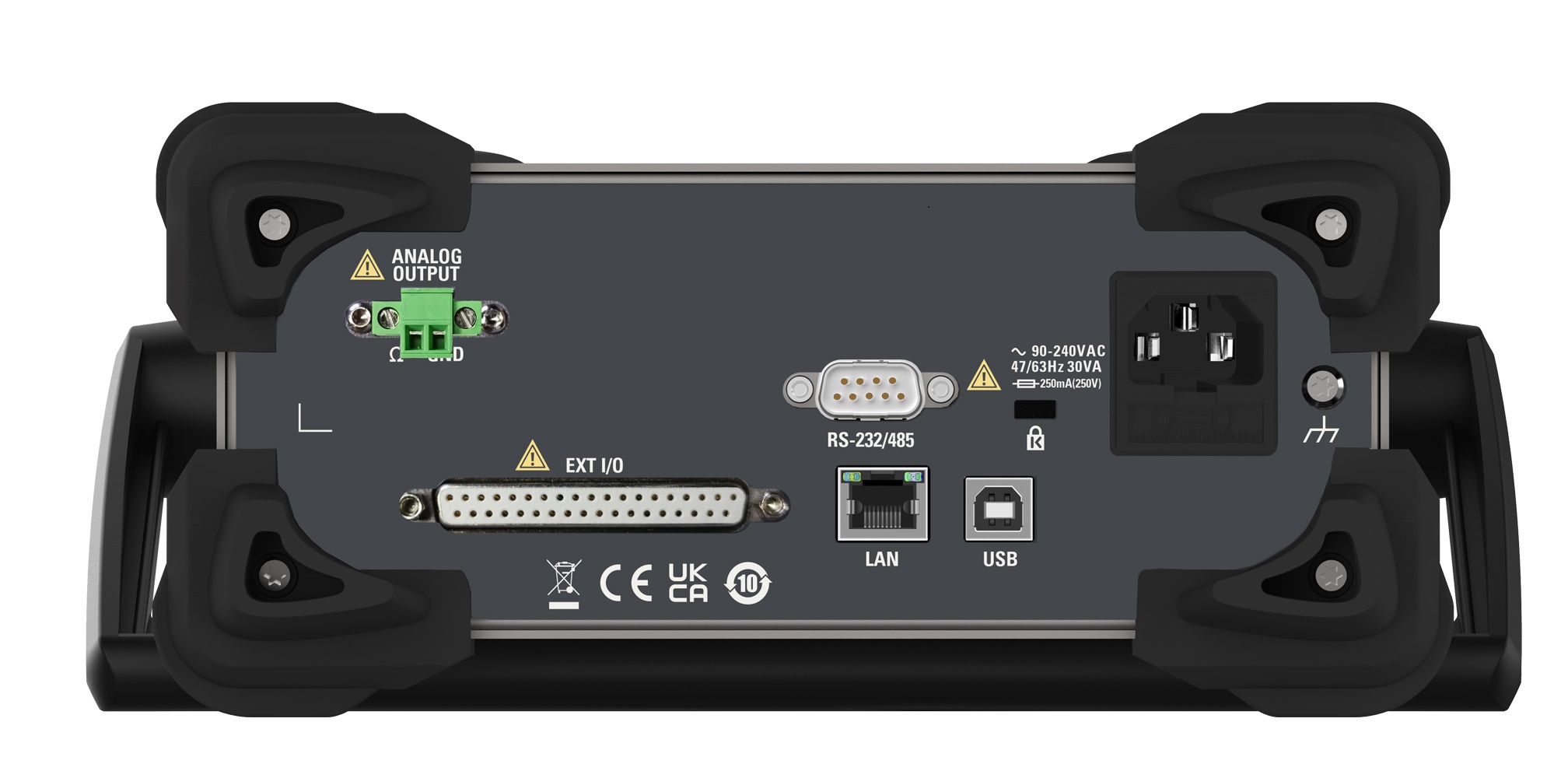

Interfacce di configurazione ricche
La configurazione standard include le interfacce RS232/485, LAN, EXT I/O, host USB, dispositivo USB e ANALOGOUTPUT. Ricco di interfacce, è uno strumento di misura adatto alla realizzazione di circuiti di ispezione per la produzione di batterie.

Modello HBT3561A HBT3562A HBT3563A HBT5563A HBT3564A HBT3565A HBT5566A HBT3566A
Voltaggio Allineare 110 V 210 V 360 V 360 V 1100 V 1600 V 2000 V 2000 V
Misurazione Massimo. Display 121 V 231 V 396V 396V 1210 V 1760V 2200 V 2200 V
Risoluzione 1μV 10 μV
Precisione ±0,01% rdg ±3 cifre
Misurazione della resistenza Allineare Massimo. Display Risoluzione Corrente di misura Precisione
3 mΩ 30 mΩ o di più
3 mΩ 3,6 mΩ 0,1 mΩ 100mA ±0,5% lettura ±10 cifre ±0,5% lettura ±5 cifre
30 mΩ 36 mΩ 1 mΩ 100mA
300 mΩ 360 mΩ 10 mΩ 10mA
3 Ah 3,6Ω 100 mΩ 1 mA
30 Ω 36 Ah 1 mΩ 100 μA
300 Ohm 360 Ω 10 mΩ 10 µA
3600Ω 3610Ω 100 mΩ 10 µA
Metodo di misurazione AC metodo a quattro terminali
Frequenza di misurazione 1 kHz
Tempo di risposta 5 ms ca.
Tensione terminale aperto 12 V picco 15 V di picco
Periodo di campionamento Mis. Veloce Medio Lento
(Frequenza: 50 Hz/60 Hz) Velocità
ΩV 60 ms 300 ms 600 ms
Ω o V 40 ms 200 ms 400 ms
Ammissibile Ris. linea totale (rilevamento errori) Allineare 3 mΩ 30 mΩ 300 mΩ 3 Ah
Linea di senso 3 Ah 3 Ah 20 Ω 20 Ω
Linea di origine 3 Ah 3 Ah 20 Ω 200Ω
Funzione Regolazione zero SÌ
Mis. Uscita a impulsi di corrente Impulso, Continuo
Calcoli statistici significa, Massimo, Minimo, Deviazione standard, Deviazione standard campione, Processo Indice di capacità (dispersione), indice di capacità di processo (deviazione)
Tempo di ritardo Acceso/spento, 1 ms a 9999 ms
Media 1, 2, 4, 8 volte
Salva/Carica Su a 1000
Grilletto Interno, Esterno, Manuale
Interfaccia Standard RS232/485, USB, LAN, I/O, uscita analogica
Opzionale GPIB (Solo modelli della serie HBT4000H)
Display 4.3 LCD da pollici
Ingresso CA 110 V ±10 % o 220 V ± 10 %, da 47 a 63 Hz
Dimensioni (LxAxP) Basso tensione: 208,5 mm*84,5 mm*264 mm
Alta tensione: 208,5 mm*84,5 mm*344 mm

Caratteristiche

Modello Resistenza Risoluzione Resistenza Gamma Resistenza Gamma Voltaggio Risoluzione Intervallo di tensione Precisione della tensione Interfaccia
HBT3561A 0,1 mΩ 0~3,6kΩ 0,5% terreno 10 cifre (3 mΩ), 0,5% terreno 5 cifre (30 mΩ-3600 Ω) 1μV 0~110 V 0.01%rdg terreno 3dgt RS232/485 USCITA ANALOGICA USB LAN IO
HBT3562A 0,1 mΩ 0~3,6kΩ 0,5% terreno 10 cifre (3 mΩ), 0,5% terreno 5 cifre (30 mΩ-3600 Ω) 1μV 0~210 V 0.01%rdg terreno 3dgt RS232/485 USCITA ANALOGICA USB LAN IO
HBT3563A 0,1 mΩ 0~3,6kΩ 0,5% terreno 10 cifre (3 mΩ), 0,5% terreno 5 cifre (30 mΩ-3600 Ω) 1μV 0~360 V 0.01%rdg terreno 3dgt RS232/485 USCITA ANALOGICA USB LAN IO
HBT5563A 0,1 mΩ 0~3,6kΩ 0,5% terreno 10 cifre (3 mΩ), 0,5% terreno 5 cifre (30 mΩ-3600 Ω) 1μV 0~360 V 0.01%rdg terreno 3dgt RS232/485 USCITA ANALOGICA USB LAN IO
