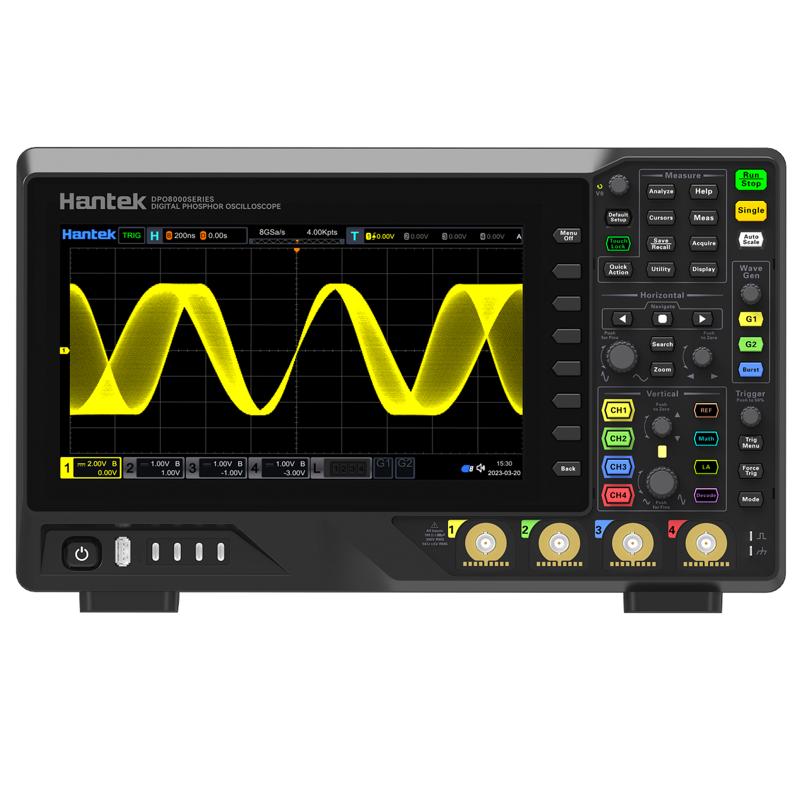

Hantek DPO8034C 350MHZ/4 canali 8GSa/s 2GMpt/600000wfm/s

2590.76 €
3.160,73 € IVA inclusa

350MHZ/4 canali, 8GSa/s, 2GMpt/600000wfm/s. Schermo capacitivo multi-touch da 10,1 pollici, scala di grigi della forma d'onda a 256 livelli e display della temperatura del colore, frequenza di campionamento 8GSa/s, profondità di memoria 2G, velocità di acquisizione della forma d'onda 600.000wfms/s. 51 tipi di misurazione automatica. Ricche funzioni di attivazione e decodifica del protocollo seriale. Molteplici funzioni di analisi ed elaborazione dei dati. Integra le funzioni di 8 strumenti, semplifica notevolmente il sistema di misurazione e velocizza la misurazione.

Quantità
Spedizione in 7/10 giorni

Serie DPO8000

Schermo capacitivo multi-touch da 10,1 pollici, scala di grigi della forma d'onda a 256 livelli e display della temperatura del colore, larghezza di banda 1GHz, frequenza di campionamento 8GSa/s, profondità di memoria 2G, velocità di acquisizione della forma d'onda 600.000wfms/s. Costruito in due generatori di forme d'onda da 200 MHz, che supportano l'uscita d'onda arbitraria. 51 tipi di misurazione automatica. Ricche funzioni di attivazione e decodifica del protocollo seriale. Molteplici funzioni di analisi ed elaborazione dei dati. Integra le funzioni di 8 strumenti, semplifica notevolmente il sistema di misurazione e velocizza la misurazione. Sono fornite ricche interfacce di configurazione per un utilizzo più conveniente. È un oscilloscopio affidabile in grado di fornire misurazioni professionali.
  • Set 8 strumenti indipendenti in uno, tra cui: oscilloscopio/analizzatore logico a 16 canali/analizzatore di spettro/generatore di onde arbitrarie/voltmetro digitale/frequenzimetro e accumulatore/analizzatore di protocollo/generatore di protocollo;
  • Frequenza di campionamento in tempo reale fino a 8GSa/s, profondità di memoria 2G, registrazione e riproduzione hardware della forma d'onda in tempo reale fino a 2 milioni di fotogrammi;
  • Funzione di generazione del protocollo UART, I2C, SPI, LIN, CAN;
  • Due sorgenti di segnale da 200 MHz integrate, risoluzione verticale 12 bit, frequenza di uscita più alta 200 MHz.
  • Schermo capacitivo multi-touch da 10,1 pollici, scala di grigi della forma d'onda a 256 livelli e display della temperatura del colore;
  • Velocità di acquisizione della forma d'onda superiore a 600.000 forme d'onda al secondo;
  • Ricche funzioni di attivazione e decodifica del protocollo seriale;
  • Vengono misurati automaticamente fino a 51 tipi di parametri della forma d'onda e viene fornita anche la funzione di misurazione hardware della memoria completa;
  • Molteplici funzioni di analisi ed elaborazione dei dati: frequenzimetro, DVM, analizzatore di potenza, istogramma, ricerca, navigazione, registrazione, impostazione Bode;
  • HOST USB standard, DISPOSITIVO USB, LAN opzionale: HDMI, porta seriale;
  • Ampio range, basso rumore, range di sensibilità verticale: 500μV/div~10 V/div, ogni ingranaggio supporta l'intera larghezza di banda;
  • La forma d'onda Lisayu supporta la visualizzazione a doppio schermo, la modalità XY supporta la misurazione del cursore;
Trigger e decodifica del bus seriale
Fornisce funzioni di attivazione e decodifica del bus, supporta più protocolli RS232, I2C, SPI, LIN, CAN e può decodificare e visualizzare le informazioni sul protocollo del bus in modo rapido e intuitivo.
Profondità di memoria 2G
Profondità di memoria ultra lunga di 2G. Comprendere appieno la forma d'onda in generale e i dettagli, non perdere eventi accidentali e modifiche della forma d'onda.
Display fluorescente digitale a forma d'onda
Fornisce un effetto di visualizzazione in scala di grigi della forma d'onda multilivello di fluorescenza digitale, che può aiutare gli utenti a trovare rapidamente potenziali anomalie nel segnale.
Generatore di funzioni/forme d'onda arbitrarie da 200 MHz
Costruito in due generatori d'onda da 200 MHz, integrati con una varietà di forme d'onda integrate di uso comune, supporta forme d'onda arbitrarie personalizzate, uscita burst di onde arbitrarie e uscita di forme d'onda modulate.
Funzione di attivazione dell'area
Disegnando la regione, puoi impostare il trigger della regione. Il trigger di regione può semplificare il funzionamento del trigger avanzato e isolare rapidamente la forma d'onda di interesse.
Testare la funzione dei parametri
Voltmetro digitale a 5 cifre e funzione frequenzimetro hardware a 6 cifre; Le statistiche in tempo reale su minimo, massimo, media, deviazione standard e altre informazioni consentono di eseguire i test in modo più efficiente.
Registrazione e riproduzione della forma d'onda
L'opzione della funzione di registrazione della forma d'onda viene fornita per registrare le modifiche della forma d'onda in tempo reale senza interruzioni e contrassegnare l'ora sul segnale, in modo da riprodurre comodamente la forma d'onda e scoprire l'errore.
Funzione di funzionamento rapido
Il pannello operativo di scelta rapida che comprende 15 funzioni comuni può essere aperto con un pulsante senza effettuare ricerche. Rende l'operazione più veloce e la misurazione più efficiente.
Modello Canale analogico Larghezza di banda Massimo. Frequenza di campionamento in tempo reale Massimo. Profondità di memoria Massimo. Velocità di acquisizione della forma d'onda Canali digitali Generatore di forme d'onda
DPO8104E 4CH 1GHz 8GSa/s 2Gpt 600.000 wfms/s 16CH 200 MHz, 2 canali
DPO8084E 4CH 800 MHz 8GSa/s 2Gpt 600.000 wfms/s 16CH 200 MHz, 2 canali
DPO8054E 4CH 500 MHz 8GSa/s 2Gpt 600.000 wfms/s 16CH 200 MHz, 2 canali
DPO8034E 4CH 350 MHz 8GSa/s 2Gpt 600.000 wfms/s 16CH 200 MHz, 2 canali
DPO8024E 4CH 200 MHz 8GSa/s 2Gpt 600.000 wfms/s 16CH 200 MHz, 2 canali
DPO8054U 4CH 500 MHz 8GSa/s 2Gpt 600.000 wfms/s 16CH 200 MHz, 2 canali
Modello Canale analogico Larghezza di banda Massimo. Frequenza di campionamento in tempo reale Massimo. Profondità di memoria Massimo. Velocità di acquisizione della forma d'onda Canali digitali Generatore di forme d'onda
DPO8104C 4CH 1GHz 8GSa/s 2Gpt 600.000 wfms/s - -
DPO8084C 4CH 800 MHz 8GSa/s 2Gpt 600.000 wfms/s - -
DPO8054C 4CH 500 MHz 8GSa/s 2Gpt 600.000 wfms/s - -
DPO8034C 4CH 350 MHz 8GSa/s 2Gpt 600.000 wfms/s - -
DPO8024C 4CH 200 MHz 8GSa/s 2Gpt 600.000 wfms/s - -


Modello DPO8104E DPO8084E DPO8054E DPO8034E DPO8024E
Canali Oscilloscopio a 4 canali + generatore di forme d'onda a 2 canali + analizzatore logico a 16 canali
Larghezza di banda 1GHz 800 MHz 500 MHz 350 MHz 200 MHz
Frequenza di campionamento 8GSa/s canale singolo, 8GSa/s mezzo canale, 4GSa/s tutti i canali
Profondità di memoria 2Gpts (canale singolo), 1Gpts (doppio canale), 500Mpts (tre-quattro canali)
Velocità di acquisizione della forma d'onda 600.000 wfms/s [profondità di memoria automatica a canale singolo con display a punti da 25 ns]
Risoluzione verticale 8 bit
Sensibilità di ingresso 1 MΩ: 500μV/div ~ 10 V/div;50 Ω:500μV/div ~ 1 V/div
Intervallo della base temporale 200ps/div~1k/div 500ps/div~1k/div 500ps/div~1k/div 1ns/div~1ks/div 2ns/div~1ks/div
Precisione della base temporale ±1 ppm ±1 ppm/anno
Limite di larghezza di banda 20 MH, 100 MHz, 200 MHz, 350 MHz, 650 MHz, 750 MHz (opzionale indipendente per ciascun canale)
Tipo di trigger Fronte, Impulso, Video, Pendenza, Straordinario, Finestra, Logica, Overamp, Runt, Pattern, Ritardo, Impostazione/Hold, Nth Edge, UART, LIN, CAN, SPI, I2C
Decodifica bus seriale UART, I2C, SPI, LIN, CAN
Aritmetica A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Espressione
Misurazioni automatiche 51 misurazioni, le misurazioni si aggiornano continuamente con le statistiche
Analizzare Frequenzimetro, DVM, Analizzatore di potenza, Istogramma, Ricerca, Navigazione, Registrazione, Impostazione Bode
Registratore Più di 2 milioni di fotogrammi (canale singolo)
Accoppiamento di ingresso CC, CA o GND
Impedenza di ingresso 1 MΩ ± 1%, 50 Ω ± 1%; 21 pF ± 3 pF
Generatore di forme d'onda Frequenza di campionamento: 1GSa/s
Risoluzione di ampiezza: 16 bit
Massimo. Frequenza: 200 MHz
Wavefrom: sinusoidale, quadra, impulso, rampa, rumore, DC, sinc, Exp.rise, Exp.fall, Lorentz, Gauss, ECG, Haversine e altre 13 forme d'onda standard
Canali digitali Canali di ingresso: 16CH
Connettività HOST USB, DISPOSITIVO USB, LAN; Porte opzionali: HDMI, RS232
Display Multi-touch capacitivo da 10,1 pollici, 256 livelli di intensità, persistenza con classificazione del colore

Caratteristiche

Modello Analogico   Canali Larghezza di banda Massimo. Frequenza di campionamento in tempo reale Massimo. Profondità di memoria Massimo. Velocità di acquisizione della forma d'onda Digitale Canali Forma d'onda Generatore
DPO8104C 4CH 1GHz 8GSa/s 2Gpt 600.000 wfms/s -- --
DPO8084C 4 CH 800 MHz 8GSa/s 2Gpt 600.000 wfms/s -- --
DPO8054C 4 CH 500 MHz 8GSa/s 2Gpt 600.000 wfms/s -- --
DPO8034C 4 CH 350 MHz 8GSa/s 2Gpt 600.000 wfms/s -- --
DPO8024C 4 CH 200 MHz 8GSa/s 2Gpt 600.000 wfms/s -- --
HANTEK
DPO8034C

Scheda tecnica

Canali dell'oscilloscopio
4
Larghezza di banda dell'oscilloscopio
350
SERIE
DPO8000C
Tasso di cattura
600k
Schermo tattile
Si

Riferimenti Specifici

Nuovo
